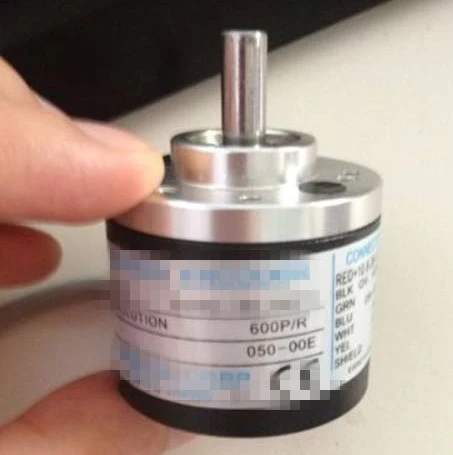

光電編碼器是一種通過光電轉換來轉換輸出軸脈沖上的機械幾何位移或數字位移的傳感器。這是目前應用比較廣泛的傳感器，光電編碼器由光柵盤和光電檢測裝置組成。

拉力試驗機的光電編碼器有兩個功能：

1.檢查拉伸試驗機梁的位移量；

2.測量樣品的變形量。

光電編碼器輸出4根線，除了2根電源線，還有2根是脈沖波信號線P04、P05，它們相差90°，根據脈沖前后相位可判斷電機的正反轉，根據脈沖的數量可判斷梁的位移量。
