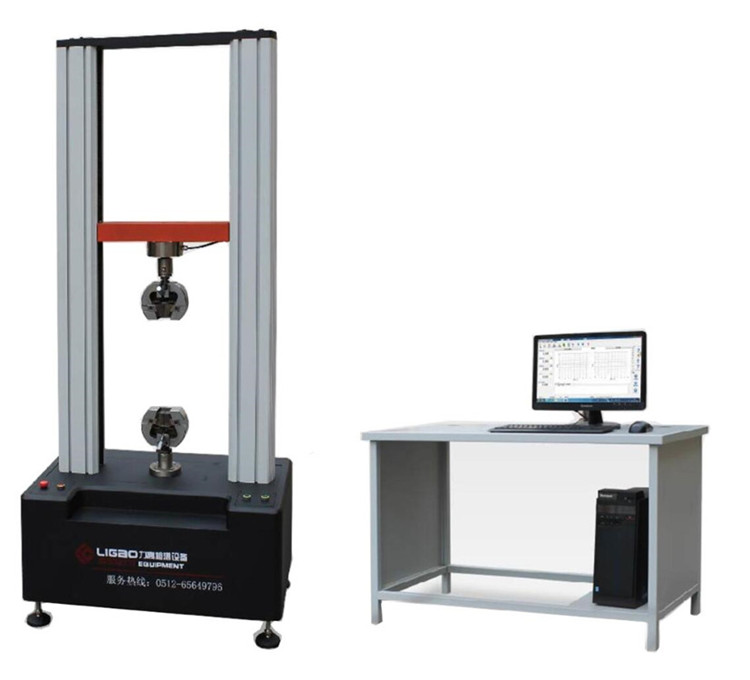

拉力試驗機又稱萬能材料試驗機。萬能試驗機是對各種材料的靜載荷、拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學性能進行機械強度試驗的試驗機。拉力試驗機適用于測試塑料片材、管材、型材、塑料薄膜和橡膠、電線電纜、鋼材、玻璃纖維等材料的各種物理機械性能。它是物理性能測試、教學研究、質量控制等不可缺少的測試設備。

中文名稱:拉力試驗機。

應用:金屬和非金屬材料的測試。

其他名稱:萬能材料試驗機。

精度等級:1級/0.5級。

適用于:塑料板、管道、型材等。

型號:HF-9006

測試對象:

伺服拉力機主要用于測試金屬和非金屬材料，如橡膠、塑料、電線電纜、光纖電纜、安全帶、皮帶復合材料、塑料型材、防水卷材、鋼管、銅材、型材、彈簧鋼、軸承鋼、不銹鋼(及其他高硬度鋼)、鑄件、鋼板、鋼帶、有色金屬線材。

測量原理:

1.拉力試驗機的力值由力傳感器、放大器和數據處理系統測量。根據數據力學，在小變形的前提下，彈性元件某一點的應變?chǔ)排c施加在彈性元件上的力成正比，也與彈性變形成正比。以S型試驗機的傳感器為例，當傳感器受到拉力P的作用時，由于應變片貼在彈性元件的外表面，且彈性元件的應變與外力P成正比，所以可以將應變片接入測量電路，測量其輸出電壓，進而測量力。

2.變形測量是通過變形測量裝置來測量的，用于測量實驗過程中樣品的變形。裝置上有兩個卡盤，通過一系列傳記結構與安裝在測量裝置頂部的光電編碼器相連。當兩個卡盤之間的間隔發生變化時，光電編碼器的軸被驅動扭轉，光電編碼器會有脈沖信號輸出。然后由處理器對標準信號進行處理，即可獲得樣品的形變。

3.梁位移測量的原理與變形測量的原理大致相同。通過測量光電編碼器的輸出脈沖數，得到光束的位移。
